SDJ સિરીઝ ACIM કંટ્રોલર (3KW)
SDJ શ્રેણી મોટર નિયંત્રક (3KW) ઉત્પાદન વર્ણન
SDJ શ્રેણી AC કંટ્રોલર એ ઓછા વોલ્ટેજમાં AC ઇલેક્ટ્રિક વાહનો માટે વિકસાવવામાં આવેલ ડ્રાઇવર છે.ચાર ચતુર્થાંશ વેક્ટર કંટ્રોલ મેથડ સાથે ડિઝાઈન કરાયેલ ઉચ્ચ વિશ્વસનીયતા અને મોટી ટોર્ક અસિંક્રોનસ મોટરના ડ્રાઇવ સાધનો તરીકે, તે મોટરની ઝડપ અને ટોર્કને ચોક્કસ રીતે નિયંત્રિત કરી શકે છે.તેનો ઉપયોગ શુદ્ધ ઇલેક્ટ્રિક પેસેન્જર કાર, લો-સ્પીડ A00 ક્લાસ પેસેન્જર કાર, ઇલેક્ટ્રિક સાઇટસીઇંગ વાહન, ઇલેક્ટ્રિક સ્વીપર વાહન, ઇલેક્ટ્રિક લોજિસ્ટિક વાહન વગેરેમાં થાય છે.
SDJ શ્રેણી AC નિયંત્રક ડીએસપી સાથે કોર તરીકે ડિજિટલ ડ્રાઇવ નિયંત્રણ અપનાવે છે, અને સુરક્ષા સ્તર IP67 સુધી પહોંચે છે.નિયંત્રક ડ્રાઇવિંગ ઉપકરણ તરીકે ઉચ્ચ વિશ્વસનીયતા અને ઉચ્ચ ટોર્ક સાથે અસુમેળ મોટરને અપનાવે છે, જે નાના કદ, ઓછા વજન, ઉચ્ચ વિશ્વસનીયતા અને ઝડપી પ્રતિસાદની લાક્ષણિકતાઓ ધરાવે છે.ક્રુઝિંગ માઇલેજ વધારવા માટે એનર્જી ફીડબેક ફંક્શન સાથે;અને બહુવિધ સંરક્ષણ ડિઝાઇન જેમ કે મર્યાદિત કરંટ, ઓવર કરંટ, ઓવર ટેમ્પરેચર, લોક રોટર, શોર્ટ સર્કિટ વગેરે.
વિશેષતા
●નિયંત્રક જર્મન ડીએસપીને અપનાવે છે, જે કોર કંટ્રોલ ચિપ તરીકે આંતરરાષ્ટ્રીય મુખ્ય પ્રવાહની ડિજિટલ ડ્રાઇવ છે, જે મોટર કંટ્રોલ અલ્ગોરિધમ માટે સારું પ્લેટફોર્મ બનાવવામાં મદદ કરે છે.
●પાવર ડિવાઇસ માટે હાઇ પાવર MOSFET ટ્યુબનો ઉપયોગ કરીને, તે કાર્યક્ષમ ઉર્જા રૂપાંતરણને અનુભવી શકે છે.
●લિથિયમ બેટરી BMS ના CAN ઇન્ટરફેસ અને સલામતી પ્રમાણપત્ર વ્યવસ્થાપન માટે બહુવિધ સુરક્ષા સુરક્ષા.
●શોર્ટ સર્કિટ પ્રોટેક્શન (તબક્કો – જમીન, તબક્કો – તબક્કો, તબક્કો – સ્ત્રોત), ઓવરલોડ, ઓવર ટેમ્પરેચર, ઓવર વોલ્ટેજ પ્રોટેક્શનને સપોર્ટ કરો.
●વિશ્વસનીય અને લવચીક રિજનરેટિવ બ્રેક ટેક્નોલોજી ઓછી ઝડપે ડ્રાઇવિંગ સ્થિતિમાં પણ ગ્રાહકની જરૂરિયાતોને પહોંચી વળવા ડ્રાઇવિંગ માઇલેજને સુધારી શકે છે.
●માઈક્રો-મોશન ટેક્નોલૉજી અને ધીમી વંશ અને ઢાળવાળી હિલ-હોલ્ડિંગ ટેક્નોલોજીનો ઉપયોગ, વધુ શક્તિશાળી ચડાઈ ક્ષમતા, સ્થિર હિલ-હોલ્ડિંગ, મજબૂત સ્ટાર્ટ-અપ.
●અવાજ અને કંપન કંપનવિસ્તાર ઘટાડવા માટે ઉત્તમ ઓપ્ટિમાઇઝેશન અલ્ગોરિધમ અને આવર્તન 0 થી 300 HZ સુધી અપનાવો.
●પરફેક્ટ ફોલ્ટ પ્રોટેક્શન ફંક્શન, બઝર તમામ પ્રકારની ખામીઓને યાદ અપાવે છે, તે અનુકૂળ જાળવણી છે.
●કનેક્ટેડ વાયરિંગ ઘટાડવા માટે CAN-બસ ટેક્નોલોજી અપનાવે છે, પેરામીટર એડજસ્ટ કરી શકાય છે અને તે ઑનલાઇન પ્રોગ્રામેબલ છે.
●વોલ્યુમ નાનું અને વજન ઓછું કરવા માટે સુસંગત ડિઝાઇન અપનાવે છે.સ્વ-શિક્ષણ કાર્ય, ઇન્સ્ટોલેશન અને ડીબગીંગ પગલાંને સરળ બનાવો.
કાર કંપનીઓ માટે: સરળ લોડિંગ, ચિંતામુક્ત વેચાણ પછી
●મજબૂત અનુકૂલનક્ષમતા અને સ્વ-શિક્ષણ કાર્ય
●પ્રખ્યાત ફેક્ટરી ઉપકરણો, વિશ્વસનીય ગુણવત્તા
●સ્વ-શોધ ફોલ્ટ એલાર્મ કાર્ય
વપરાશકર્તાઓ માટે: મજબૂત અનુભવ, આનંદી ઝપાટાબંધ
●ડ્રાઇવ સરળ છે, શરૂઆત મજબૂત છે, અને પ્રવેગક મજબૂત છે
●વિશાળ ટોર્ક, મજબૂત ચડતા ક્ષમતા, ઢાળ પર વિરોધી કાપલી
●ઉર્જા પ્રતિસાદ, ક્રૂઝિંગ રેન્જ વધારો, બેટરી જીવન વધારો
ઉત્પાદન: વ્યાવસાયિક ડિઝાઇન, વિચારણા
●સ્થિર કામગીરી
●પરફેક્ટ સલામતી અને રક્ષણ ડિઝાઇન
સ્પષ્ટીકરણ
| કંટ્રોલર મોડલ | SDJ-7.5KW | |||
| ઇલેક્ટ્રિક | ઇનપુટ (DC/V) | 72 વી | 96 વી | 144 વી |
| મહત્તમ વર્તમાન આઉટપુટ (AC/A) | 400A | 320A | 250A | |
| રેટ કરેલ વર્તમાન આઉટપુટ (AC/A) | 115A | 78A | 52A | |
| મહત્તમ પાવર આઉટપુટ (KW) | 30 | 30 | 30 | |
| મહત્તમ આવર્તન આઉટપુટ(Hz) | 300 | 300 | 300 | |
| કાર્યકારી વાતાવરણ તાપમાન શ્રેણી (℃) | -30°C--+55°C | |||
| સંગ્રહ પર્યાવરણ તાપમાન શ્રેણી (℃) | -40°C---+70°C | |||
| IP વર્ગ | IP67 | |||
| ઇન્સ્યુલેટેડ કામગીરી | શેલ DC1000V માં 72V/96V ઇનપુટ અને આઉટપુટ, વર્તમાન 0.05mA લીક, ઇન્સ્યુલેટેડ પ્રતિકાર 20MΩ | |||
| શેલ DC2100V માં 144V ઇનપુટ અને આઉટપુટ, વર્તમાન 2.1mA લીક, ઇન્સ્યુલેટેડ પ્રતિકાર 1MΩ | ||||
| નિયંત્રક કાર્યક્ષમતા | 0.98 | |||
| ઠંડક પદ્ધતિ | નેચરલ કૂલિંગ/એર કૂલિંગ | |||
| નિયંત્રણ પદ્ધતિ | વેક્ટર નિયંત્રણ | |||
| મોટરનો પ્રકાર | અસુમેળ મોટર | |||
| કંપન ધોરણ | GB/T2423 | |||
| સંચાર પદ્ધતિ | CAN | |||
| વજન (કિલો) | 4 કિગ્રા | |||

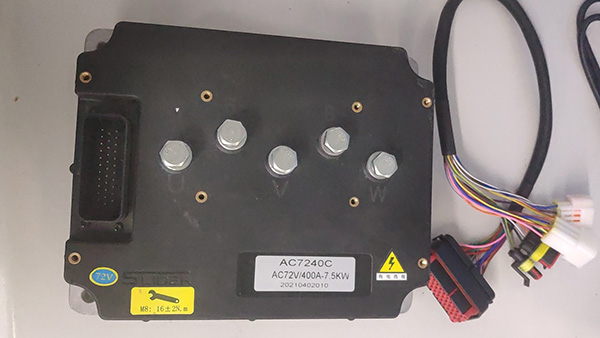

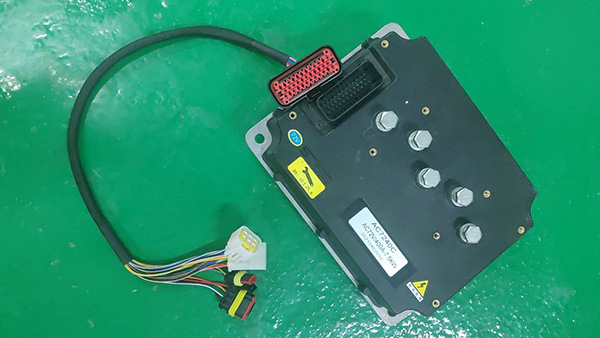

ઉત્પાદન ફોટો

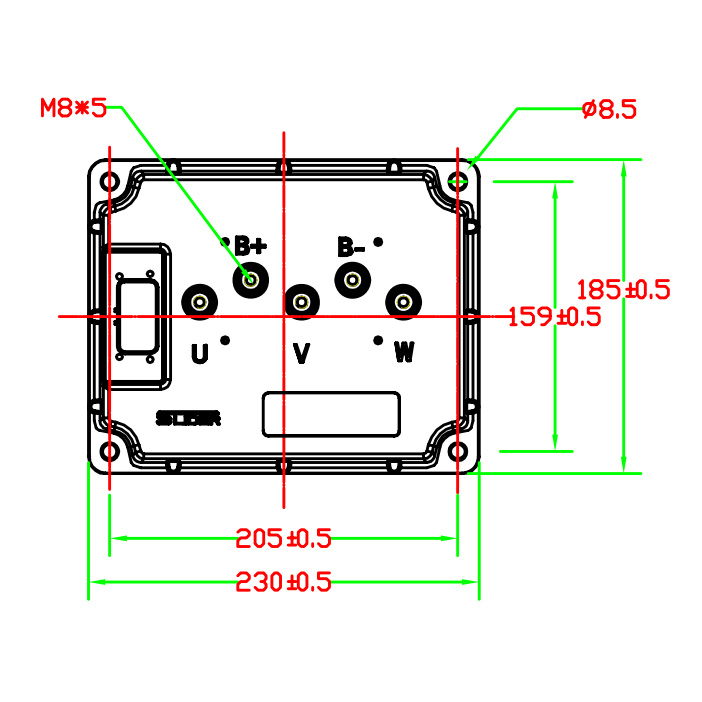

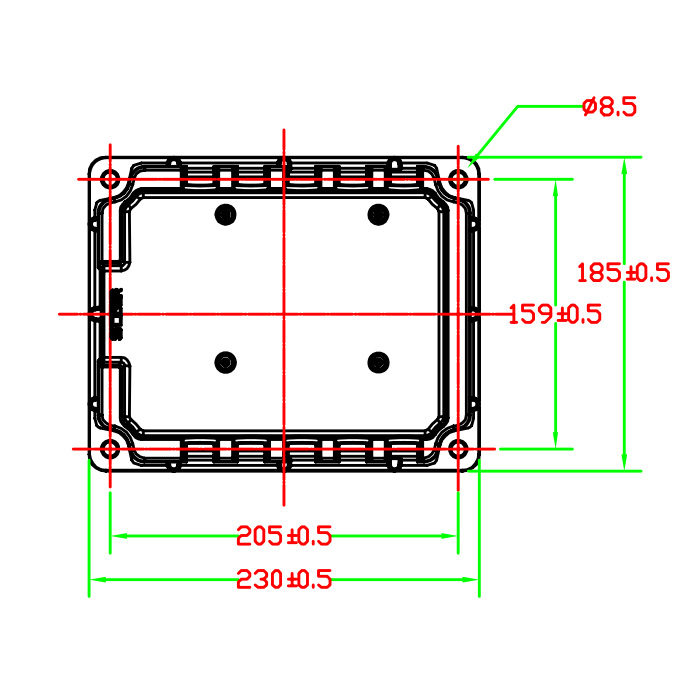

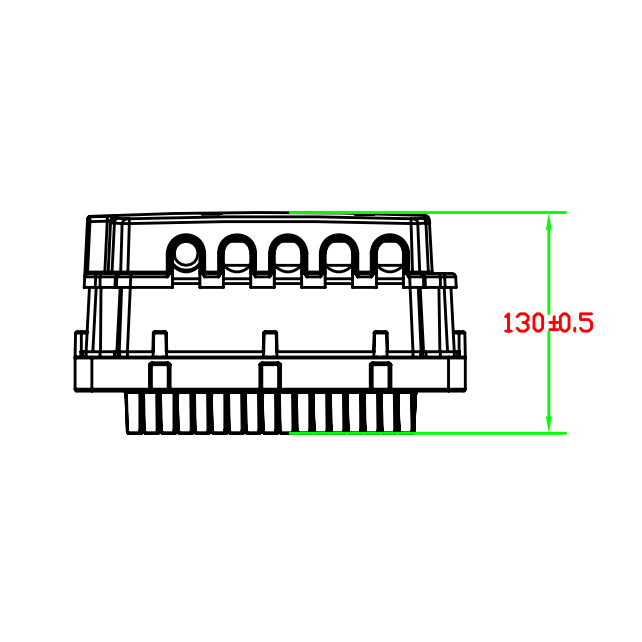

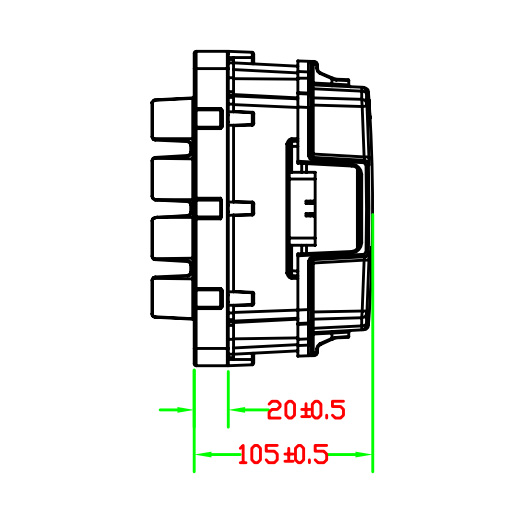

પરિમાણ રેખાંકનો
